八步解析彩麟金属瓦施工流程（多图）

引言：本文对彩麟金属瓦施工流程进行了介绍，包括测量放线顺水条与挂瓦条的固定彩石铝锌金属瓦的铺设等，并指出其具有品质大气高雅等优点，可满足高品质造型复杂屋面的施工要求。

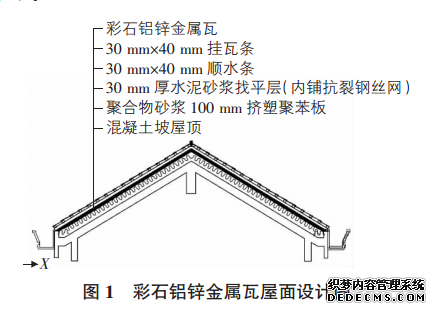

金属瓦不同于传统的水泥瓦。传统的水泥瓦不能满足大坡度屋面弧形屋面施工，且水泥瓦自重大垂直运输不便，施工损耗大，工期长，安全性能低，如风压大时存在安全隐患，不适宜大于45°坡屋。对于高品质强调建筑外装修效果的工程，会降低其档次品位。彩石铝锌金属瓦又称“彩麟金属瓦”，其品质大气高雅，适合大坡度屋面及弧形屋面施工，能很好满足高品质造型复杂屋面施工要求。（见图1）

一、金属瓦施工流程
材料机具准备→安装垂直运输机具→屋面防护架搭设→结构基底修整清理→测量放线→顺水条挂瓦条涂刷防腐漆安装→彩石铝锌瓦铺装→屋脊瓦安装→泛水收边→钉帽处选用胶修补→成品保护

二、测量放线
在屋面基层上放顺水条线，间距不大于600mm，檐口线及檐口标高控制线 用工程线挂出屋脊控制线，用于控制屋脊顺水条。

三、顺水条固定

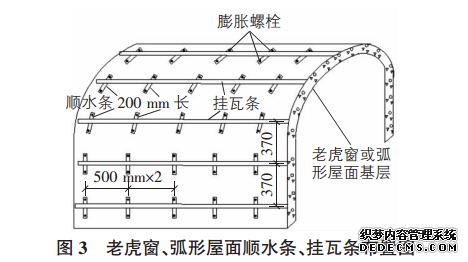

木质顺水条截面尺寸为30mm×40mm，表面涂刷沥青防腐漆。按顺水条线定位，间距不大于600mm，采用膨胀螺栓固定于混凝土屋面基层上，膨胀螺栓间距1200mm( 如基层为钢结构，采用钻尾螺栓固定) 老虎窗弧度大的屋面，顺水条长度200mm( 见图3)。


四、挂瓦条固定
1、木质挂瓦条截面尺寸为30mm×40mm，表面涂刷沥青防腐漆。
2、如果屋面斜面的长度为钢瓦宽度的整数倍时，在安装挂瓦条之前，从水平屋脊沿屋面斜方向测量365mm的距离，并用钉子在水平方向的两侧定位，然后拉线 使用测量标尺测定剩余屋面斜面的长度，并以370mm间距来定位。
3、如果屋面斜面的长度不是钢瓦宽度的整数倍，则上面一排的钢瓦需切割并折弯，水平屋脊与上面挂瓦条的间距应小于365mm。
4、檐口装饰板与二根挂瓦条的间距为345mm 使用测量标尺来测定剩余屋面的长度，并以370mm间距来定位 龙骨搭接处，接槎处搭接500mm长同材质龙骨，用钢钉固定。
5、根据挂瓦条线，将挂瓦条固定于屋面上 上下挂瓦条的接合处要交错，挂瓦条安装顺序由下而上。

五、彩石铝锌金属瓦铺设

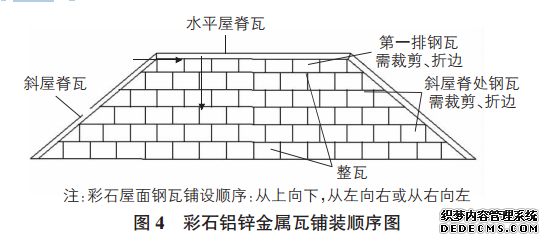

1、为做到成品保护，屋面瓦铺设顺序由上而下，按排分别铺设( 见图4)

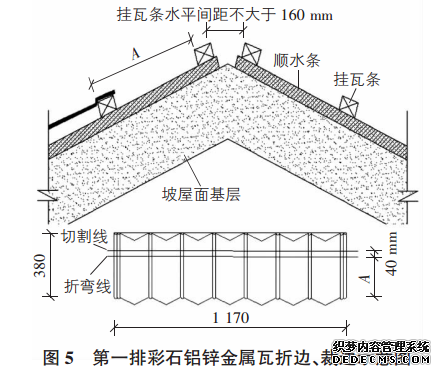

2、做好折弯预留量( A+40mm) ，并且划好切割线 裁剪选用专用铡刀裁边，折边处用专用折边机处理( 见图5)


3、铺设二排钢瓦，掀起上一排钢瓦的后端，将下一排钢瓦插入搭接处，下排钢瓦端部月牙形凸槽与上一排钢瓦底部月牙形凹槽相扣，严丝合缝 每排钢瓦水平搭接，搭接宽度为褶槽宽度，两块钢瓦搭接时褶槽相扣，要注意保证位置准确，严丝合缝。

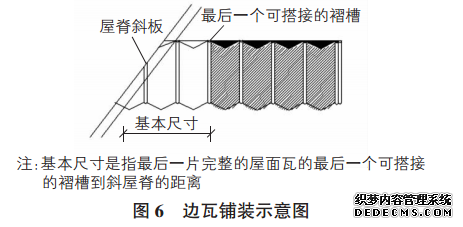

4、继续向另一处铺设，直至后一片完整钢瓦的铺设完毕铺设时要注意钢瓦的平整度 为了减少损耗，使用切割后完好的剩余钢瓦来铺设150mm空留处 边瓦铺装示意图（见图6）。

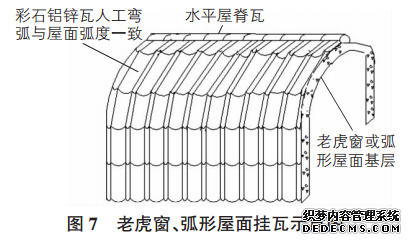

5、弧形屋面瓦铺设。依据屋面弧度，将彩石铝锌瓦加工弯弧 铺设钢瓦作法如同平直段坡屋面铺钢瓦作法( 见图7)。

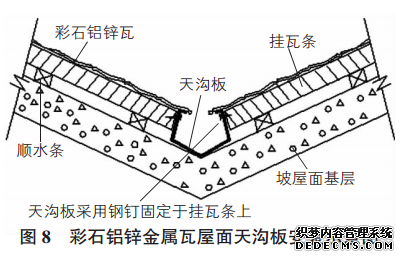

6、屋面天沟铺设。在屋面天沟处，先铺设固定天沟挂瓦条，再铺设钢瓦 用钢钉将屋面天沟板与天沟挂瓦条固定( 见图8)。

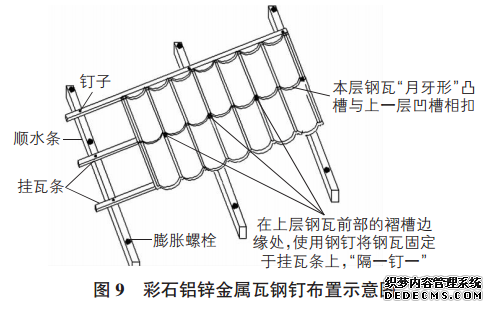

7、打钉固定。本层钢瓦月牙形凸槽与上一层凹槽相扣无误，在上层钢瓦前部的褶槽边缘处，使用钢钉将钢瓦固定于挂瓦条上，钢钉布置隔一钉一 安装工人应当站立在钢瓦上，面向檐口，打钉固定钢瓦 打钉处涂刷专用密封胶，胶上撒同材质晶石( 见图9)。


8、安装配件
（1）水平屋脊和斜屋脊收边屋脊收边的搭接长度为100mm 顺着屋脊板的方向观察，应确保屋脊收边的安装排列平直 用安装钉将屋脊收边固定于屋脊挂瓦条上 屋脊收边的每侧应保证有两颗安装钉固定。
（2）泛水收边对于屋面与垂直的墙接合的部位要特别注意 将墙侧的钢瓦折弯，泛水收边覆盖其上 从离垂直墙面的一片完整钢瓦到垂直墙面的距离来确定折弯线 加上40mm切割线，切割并折弯钢瓦，确保钢瓦的折弯部位紧靠墙面 使用安装钉将泛水收边固定于墙上，并确保牢固和平直。

结语
彩麟金属瓦能满足大坡度屋面弧形屋面施工要求，且金属瓦自重小垂直运输方便，施工损耗小，工期短，性能高，适合大坡度屋面及弧形屋面施工，能很好满足高品质造型复杂屋面施工要求。
